Įvadas
Mūsų šiuolaikiniame hiper{0}}sujungtame pasaulyje didelės spartos duomenų perdavimas-ir aiškūs ryšio tinklai{2}} dažnai yra visiškai savaime suprantami tiek vartotojų, tiek verslo subjektų. Už kiekvienos didelės-raiškos televizijos transliacijos, gyvenamojo plačiajuosčio interneto ryšio, korinio ryšio bazinės stoties ir profesionalios belaidžio radijo sistemos slypi sudėtinga fizinė infrastruktūra, kuri leidžia sklandžiai bendrauti. Vienas iš patvariausių, patikimiausių ir svarbiausių šios pasaulinės infrastruktūros komponentų yra bendraašis kabelis. Daugelį dešimtmečių šios specializuotos elektros perdavimo linijos buvo pagrindinė priemonė saugiai, efektyviai ir patikimai perkelti radijo dažnio (RF) signalus iš vienos elektroninės įrangos į kitą.
Nepaisant spartaus, plačiai paplitusio šviesolaidinio pluošto ir belaidžio ryšio plitimo daugelyje sektorių, bendraašis kabelis tebėra visiškai nepakeičiamas plačiame plataus vartojimo elektronikos, pramoninės gamybos, aviacijos ir kosmoso inžinerijos ir telekomunikacijų srityse. Jo unikalus, koncentrinis geometrinis dizainas leidžia sėkmingai išlaikyti elektromagnetinius laukus, apsaugoti vidinius duomenų perdavimą nuo atšiauraus išorinio triukšmo ir išlaikyti tvirtą signalo vientisumą reikšmingais veikimo atstumais. Šiame išsamiame vadove nagrinėjamos pagrindinės bendraašių kabelių sąvokos, išskaidoma jų sudėtinga vidinė anatomija, nagrinėjama pagrindinė RF signalo perdavimo fizika, įvertinami įvairūs varžos standartai ir kabelių variantai bei apžvelgiami pagrindiniai jų veikimo pranašumai ir apribojimai šiuolaikinėje elektros inžinerijoje.
1. Koaksialinio kabelio anatomija ir šerdies struktūra
Norint iš tikrųjų suprasti, kaip koaksialinis kabelis pasiekia didelio{0}}našumo perdavimo galimybes, reikia atidžiai išnagrinėti skirtingą jo fizinę konstrukciją ir medžiagų sudėtį. Techninis terminas „koaksialinis“ yra kilęs iš struktūrinio fakto, kad visi vidiniai koncentriniai sluoksniai turi vieną bendrą geometrinę ašį. Šis tikslus koncentrinis lygiavimas yra visiškai apgalvotas, kruopščiai sukurtas valdyti aplinkinius elektromagnetinius laukus ir visiškai slopinti išorinius trikdžius. Standartinis bendraašis kabelis susideda iš keturių pirminių koncentrinių sluoksnių, kurių kiekvienas yra sukurtas atlikti tam tikrą mechaninę arba elektrinę funkciją visoje perdavimo linijos sąrankoje.
Pačiame centre yra šerdies laidininkas, paprastai vadinamas centriniu laidininku. Šis svarbus elementas paprastai gaminamas iš didelio-grynumo kieto vario, variu -plakuoto plieno, kad padidintų tempimo stiprumą, arba sidabru-dengto vario, o pagrindinė jo užduotis yra perduoti pagrindinį elektrinį RD signalą. Šį vidinį laidininką supa dielektrinis izoliatorius – ne{5}}laidus sluoksnis, paprastai pagamintas iš kieto arba putplasčio polietileno arba politetrafluoretileno (PTFE). Dielektrinis izoliatorius palaiko tikslų, nepajudinamą fizinį atstumą tarp centrinės šerdies ir išorinių sluoksnių, o tai yra labai svarbu diktuojant kabelio elektrinę varžą ir signalo sklidimo greitį.
Dielektrinį izoliatorių dengia metalinis skydas, kuris yra absoliuti gyvybiškai svarbi kliūtis nuo aplinkos triukšmo ir signalo nutekėjimo. Šis skydas paprastai yra pagamintas iš aliuminio folijos ir tvirtai austo tinklelio iš alavuotų arba plikų varinių gijų. Ekranas veikia kaip antrinis laidininkas, užbaigdamas elektros grandinę, tuo pačiu sulaikydamas elektromagnetinę bangą kabelio viduje ir blokuodamas išorinius elektromagnetinius trukdžius (EMI) ir radijo dažnio trukdžius (RFI). Galiausiai, visas agregatas yra išorinėje apsauginėje apvalkale, pagamintoje iš patvarių polimerų, tokių kaip PVC, polietilenas arba poliuretanas. Ši išorinė oda apsaugo vidinius sluoksnius nuo fizinio dilimo, drėgmės patekimo, ultravioletinės saulės spinduliuotės ir ekstremalaus cheminio poveikio atšiaurioje lauko aplinkoje.
2. RF signalo perdavimo fizika
Radijo dažnio perdavimas apima aukšto{0}}dažnio kintamąsias sroves, kurios greitai svyruoja, sukurdamos elektromagnetinius laukus, kurie gali lengvai išspinduliuoti arba paimti pašalinį triukšmą, jei jie nėra tinkamai valdomi. Standartiniai atviri laidai arba lygiagrečios laidininkų poros yra prastai pritaikytos aukšto-dažnio perdavimui, nes veikia kaip nenumatytos antenos, praleidžia brangią signalo energiją ir labai kenkia dėl aplinkos trukdžių. Bendraašis kabelis puikiai išsprendžia šią problemą fiziškai taikant visišką elektromagnetinį uždarymą.
Kai RF signalas patenka į koaksialinio kabelio šerdies laidininką, jis sukuria elektromagnetinį lauką, kuris sklinda išilgai laido. Kadangi išorinis metalinis ekranas vienodu atstumu visiškai supa centrinį laidininką, su signalu susiję elektriniai ir magnetiniai laukai yra apriboti tik erdve dielektriniame izoliatoriuje, esančiame tarp vidinės šerdies ir išorinio ekrano. Be to, bet koks išorinis elektromagnetinis triukšmas, kylantis iš elektros linijų, radijo siųstuvų ar pramoninių mašinų, patenka į išorinį pintą ekraną ir yra saugiai įžemintas arba atsispindi, neleidžiant jam prasiskverbti į šerdį ir sugadinti duomenų srautą.
Kita svarbi radijo dažnių perdavimo per koaksialinį kabelį koncepcija yra būdinga varža, matuojama omais (Ohm). Impedansas reiškia bendrą perdavimo linijos pasipriešinimą kintamajai srovei. Sistemos veikimui labai svarbu išlaikyti nuoseklią, kontroliuojamą varžą,-dažniausiai standartizuotą 50 omų arba 75 omų lygiu per visą kabelio ir jo prijungtos aparatinės įrangos ilgį. Jei atsiranda varžos neatitikimas, dalis keliaujančios RD energijos atsispindės atgal link šaltinio, o ne pasieks paskirties apkrovą. Šis atspindys sukuria stovinčias bangas, blogina signalo kokybę, mažina energijos vartojimo efektyvumą, o didelės-galios radijo aplinkoje gali generuoti perteklinę šilumą, kuri visam laikui sugadina jautrią siųstuvo aparatinę įrangą.
3. Klasifikacijos, varžos standartai ir kabelių variantai
Koaksialiniai kabeliai nėra vieno-dydžio-tiks-visiems prekė; jie yra suprojektuoti į skirtingas klases, atsižvelgiant į veikimo dažnį, fizinį dydį, galios{3}}apdorojimą ir varžos įvertinimus. Technikui, sistemos dizaineriui ar RF inžinieriui labai svarbu pasirinkti tinkamą kabelio variantą, kad būtų užtikrintas optimalus sistemos veikimas ir išvengta katastrofiškų signalų atspindžių.
Du pagrindiniai impedanso standartai, dominuojantys pasaulinėje pramonėje, yra 50 omų ir 75 omų:
50 omų koaksialiniai kabeliai:Jie visų pirma skirti duomenų perdavimui, belaidžiam ryšiui, dvipusiams{0}}radijo sistemoms, GPS įrangai ir komerciniams signalų stiprintuvams. 50 omų varža užtikrina idealų pusiausvyrą tarp mažo signalo slopinimo ir didelės galios -valdymo galimybių, todėl tai yra universalus radijo dažnio siųstuvų ir antenų standartas. Populiariausi pavyzdžiai yra tradiciniai RG-58, taip pat modernūs mažo nuostolio variantai, pvz., LMR serija (pvz., LMR-240 ir LMR-400).
75 omų koaksialiniai kabeliai:Jie yra optimizuoti vaizdo platinimui, kabelinei televizijai (CATV), palydovinės televizijos kanalams ir plačiajuosčio interneto tiekimui. Kadangi vaizdo ir transliacijos signalai teikia pirmenybę minimaliam signalo praradimui, o ne didelei{1}}galiai, 75 omų geometrija (pavyzdžiui, RG-6 ir RG-59 kabeliai) apsaugo nuo vaizdo pablogėjimo ir palaiko švarų kanalų vientisumą gyvenamuosiuose ir komerciniuose paskirstymo tinkluose.
Be varžos skirtumų, bendraašiai kabeliai labai skiriasi pagal fizinį kalibrą. Storesni kabeliai turi didesnių gyslų laidininkus ir storesnius dielektrinius izoliatorius, kurie drastiškai sumažina signalo susilpnėjimą (signalo praradimą per atstumą) ilgais kabeliais, nors jie aukoja fizinį lankstumą. Ir atvirkščiai, plonesni kabeliai yra labai lankstūs ir lengvai nutiesiami per ankštas erdves ar transporto priemonės vidų, tačiau jie kenčia nuo didesnio slopinimo laipsnio ilgesniais tarpatramiais.
4. Privalumai ir veikimo apribojimai
Nors bendraašių kabelių technologija subrendo per beveik šimtmetį nuolatinės plėtros, ji ir toliau užima dominuojančią padėtį daugelyje ryšių sektorių dėl unikalios struktūrinės ir eksploatacinės naudos derinio. Tačiau planuodami didelio masto{1}}diegimus, sistemų kūrėjai taip pat turi atsižvelgti į jos fizinius apribojimus.
Pagrindiniai koaksialinio kabelio pranašumai yra šie:
Aukščiausias elektromagnetinis ekranas:Uždaras koncentrinis dizainas suteikia išskirtinę apsaugą nuo išorinių elektromagnetinių ir radijo dažnių trukdžių, užtikrina švarų duomenų perdavimą net ir triukšmingoje pramoninėje aplinkoje.
Didelio pralaidumo ir dažnio palaikymas:Šiuolaikinės koaksialinės konfigūracijos gali efektyviai perduoti aukšto{0}}dažnio signalus, apimančius gigahercų diapazoną, patogiai tvarkydamos kelių-kanalų vaizdo įrašus ir didelės{2} spartos duomenis.
Patvarumas ir mechaninis tvirtumas:Apsaugoti tvirtomis polimerinėmis išorinėmis striukėmis ir tvirtomis metalinėmis pynėmis, koaksialiniai kabeliai puikiai atlaiko atšiaurias lauko sąlygas, tiesioginį užkasimą ir fizinį krūvį.
Kainų{0}}efektyvumas:Palyginti su specializuotais bangolaidžiais ar ilgomis aktyviosios šviesolaidinės infrastruktūros atkarpomis, bendraašis kabelis yra prieinamas, labai patikimas vietinio radijo dažnių ir vaizdo paskirstymo sprendimas.
Nepaisant šių privalumų, bendraašiai kabeliai turi didelių apribojimų:
Signalo slopinimas per atstumą:Aukšto{0}}dažnio signalams sklindant per šerdies laidininką ir dielektrinę terpę, jie patiria laipsnišką energijos praradimą. Signalo praradimas didėja eksponentiškai didėjant dažniui ir ilgėjant kabelių eigai, todėl dažnai reikia signalo stiprintuvų ar kartotuvų.
Fizinis tūris ir standumas:Didelio našumo{0}}koaksialiniai kabeliai gali būti stori, standūs ir sunkūs, todėl sudėtingas maršrutas per ankštus pastato vamzdžius arba ankštus įrangos korpusus.
Pažeidžiamumas dėl drėgmės žalos:Jei išorinė apsauginė danga įplyšta ar pradurta, drėgmė gali prasiskverbti į pintą skydą dėl kapiliarų veikimo, o tai gali sukelti vidinę koroziją, impedanso pokyčius ir galimą kabelio gedimą.
5. Šiuolaikinės programos ir geriausios priežiūros praktikos
Šiandien bendraašių kabelių architektūros taikymas apima daugybę technologijų sektorių. Telekomunikacijų srityje jie išlieka pagrindine terpe teikiant paskutinę-mylio plačiajuostį ryšį, jungiantį kaimyninių paskirstymo mazgus tiesiai prie gyvenamųjų kabelinių modemų. Transliavimo pramonėje tvirtos koaksialinės linijos sujungia televizijos studijos pagrindinius valdiklius su didelės-galios perdavimo bokštais. Be to, viešosios saugos agentūros, jūrų operatoriai ir aviacijos ryšių sistemos visiškai priklauso nuo tvirtų bendraašių jungčių, skirtų siųstuvams-imtuvams sujungti su transporto priemonėje{5}}montuotomis arba bazinės stoties antenomis.

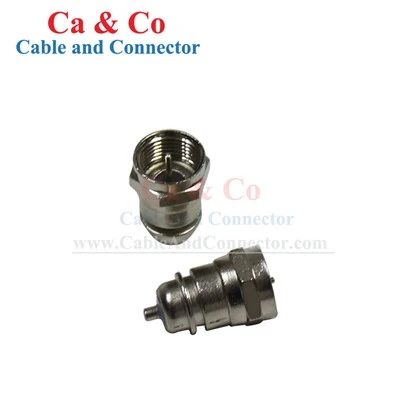

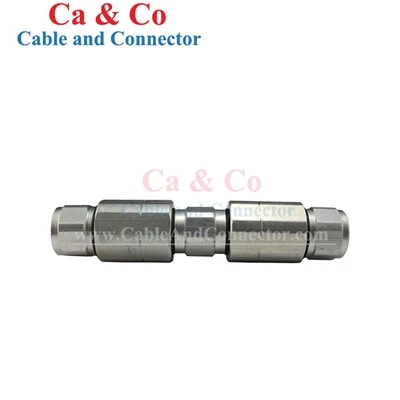

Siekiant užtikrinti, kad bendraašių kabelių tinklas veiktų maksimaliai efektyviai, labai svarbūs tinkami įrengimo ir priežiūros protokolai. Montuodami technikai turi griežtai laikytis gamintojo nurodyto minimalaus lenkimo spindulio; suspaudus arba staigiai sulenkus kabelį, vidinis dielektrinis izoliatorius deformuojasi, pasikeičia būdingoji varža ir atsiranda nepageidaujamų signalų atspindžių. Be to, norint išsaugoti ekrano tęstinumą, reikia pasirinkti tinkamas jungtis,-pvz., sriegines F-tipo jungtis televizijos sistemoms arba varžtus-SMA ir BNC jungtims RF bandymo prietaisams ir radijo įrenginiams{5}}. Galiausiai, naudojant profesionalią bandymo įrangą, pvz., stovinčios bangos santykio (SWR) matuoklį arba laiko{7}}domeno reflektometrą (TDR) po-diegimo, užtikrinama, kad visa perdavimo linija būtų tinkamai suderinta, o galimi veikimo sutrikimai pašalinami prieš jiems pažeidžiant tinklą.
Išvada
Koaksialinis kabelis yra elektros inžinerijos triumfas, užpildantis atotrūkį tarp neapdorotų elektroninių duomenų generavimo ir belaidžio sklidimo. Įvaldydama subtilų koncentrinės geometrijos, dielektrinio atskyrimo ir metalinio ekranavimo pusiausvyrą, ši technologija praleido dešimtmečius, užtikrindama patikimą, mažo{1}}praradimo radijo dažnio signalą įvairiose pramonės šakose.
Suvokdami pagrindinius bendraašio kabelio principus,{0}}nuo jo sluoksniuotos vidinės anatomijos ir varžos atitikimo fizikos iki praktinių skirtumų tarp 50 omų ir 75 omų variantų-, inžinieriai, technikai ir technologijų entuziastai gali kurti tvirtas ryšio sistemas. Didėjant ryšio dažniams ir didėjant duomenų poreikiams, apgalvotas aukštos kokybės koaksialinės infrastruktūros pasirinkimas, įdiegimas ir priežiūra užtikrins, kad mūsų pasauliniai tinklai išliks aiškūs, stabilūs ir glaudžiai sujungti ateinančius metus.
