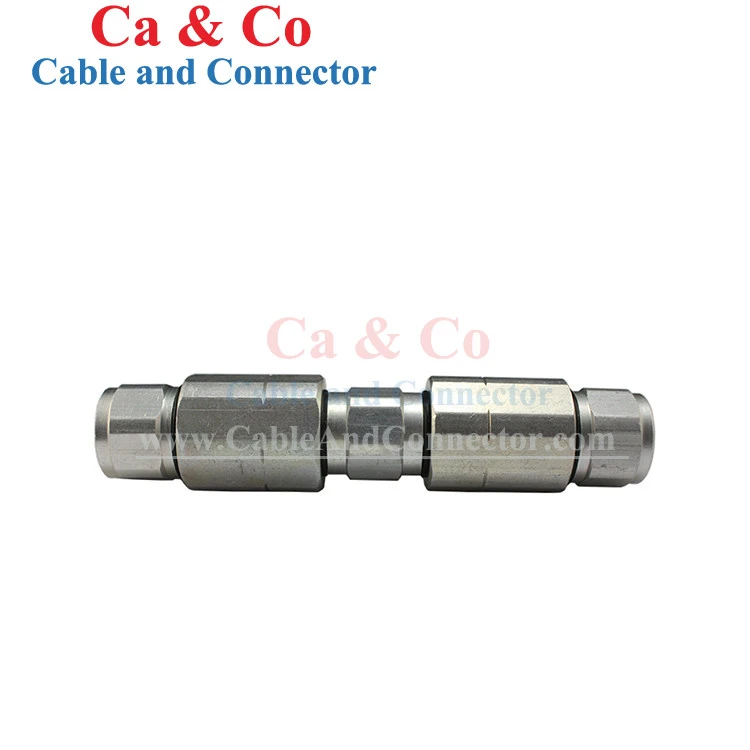

320 sujungimo jungtis yra aliuminio bendraašio kabelio jungtis, skirta sujungti 320 aliuminio bendraašius kabelius radijo dažnių perdavimo ir kabelinių tinklų sistemose. Jame naudojama aliuminio ir POM konstrukcija, užtikrinanti laidžią jungtį ir elektros izoliaciją, reikalingą kabelių sujungimui.
Specifikacija
|
Produkto tipas |
320 sujungimo jungtis |
|
CA&CO modelis |
CAC-320-SPLI |
|
Dažnių diapazonas |
DC ~ 1000MHz |
|
Darbinė įtampa |
335V maks |
|
Atlaikyti įtampą |
170 V Rms |
|
Centro kontaktas |
Mažesnis arba lygus 10 mΩ |
|
Išorinis kontaktas |
Mažesnis arba lygus 5 mΩ |
|
Izoliacijos atsparumas |
Didesnė arba lygi 1000 MΩ |
|
Patvarumas (poravimasis) |
Didesnis arba lygus 500 ciklų |
|
Taikomas standartas |
IEC 60169-24 |
|
Medžiaga |
Aliuminis+POM |
|
Temp. Diapazonas |
-35~+60 laipsnių |
Kompaktiška sujungimo konstrukcija
Aliuminio jungties korpusas
Aliuminio korpusas sudaro pagrindinę laidžiąją ir konstrukcinę jungties dalį.
POM izoliaciniai komponentai
POM komponentai užtikrina izoliaciją tarp laidžių jungties dalių.
Integruota sujungimo struktūra
Laidieji ir izoliaciniai komponentai surenkami į vieną jungtį bendraašiam kabeliui sujungti.
Patikimas elektros našumas
Mažo{0}} varžos elektros kontaktas:Centrinio kontakto varža yra mažesnė arba lygi 10 mΩ, o išorinio kontakto varža yra mažesnė arba lygi 5 mΩ, todėl sujungimo taškuose sumažėja elektros nuostoliai.
Didelis izoliacijos atsparumas:Jungtis užtikrina 1000 MΩ arba didesnę izoliacijos varžą, kad būtų išlaikytas elektrinis atskyrimas tarp laidžių komponentų.
DC–1000 MHz dažnių diapazonas:Jungtis veikia nuo DC iki 1000 MHz, apimdama nurodytą dažnių diapazoną suderinamoms RF kabelių sistemoms.
500+ Poravimosi ciklai:Jungtis skirta ne mažiau kaip 500 sujungimo ciklų, kad būtų galima pakartotinai prijungti ir atjungti techninės priežiūros ir priežiūros metu.
OEM ir pritaikymas
Galima pritaikyti užsakymams, kuriems reikia produkto specifikacijų arba identifikavimo, išskyrus standartinę konfigūraciją.
Produkto konfigūracija -Individualūs matmenys arba komponentų konfigūracijos gali būti įvertinti pagal kliento brėžinius ir kabelių reikalavimus.
Reikalavimai medžiagai -Alternatyvios medžiagos specifikacijos gali būti peržiūrėtos dėl specifinių taikymo reikalavimų.
Produkto identifikavimas -Prireikus galima pridėti klientų dalių numerius, modelių kodus ar kitus reikiamus ženklus.
OĮG pakuotė -Masiniams užsakymams galima suplanuoti kliento-konkrečias etiketes, pakuočių kiekius ir pakavimo instrukcijas.
Techninė apžvalga -Brėžinius, pavyzdžius ar kabelių specifikacijas galima pateikti vertinimui prieš gamybą.
Kokybės kontrolė
Priimamų medžiagų patikrinimas:Prieš pradedant gamybą, aliuminio ir POM komponentai yra tikrinami dėl medžiagų būklės, išvaizdos ir reikalingų specifikacijų.
Matmenų patikrinimas:Gamybos metu tikrinami pagrindinių matmenų ir sutapimo paviršiai, siekiant nustatyti matmenų nuokrypius prieš surinkimą.
Surinkimo apžiūra:Montuotojai patikrina laidžių ir izoliacinių komponentų padėtį ir tinkamumą jungties surinkimo metu.
Elektrinis bandymas:Patikrinamos gatavos jungtys dėl atitinkamų elektrinių charakteristikų, įskaitant kontaktų ir izoliacijos charakteristikas.
Galutinė apžiūra:Prieš pakuojant, sukomplektuoti vienetai tikrinami dėl jų išvaizdos, surinkimo būklės ir gaminio identifikavimo.
Montavimas ir priežiūra
Kabelio paruošimas -Prieš surinkdami, paruoškite kabelio galą pagal nurodytus jungties galo reikalavimus.
Komponentų lygiavimas -Prieš tvirtindami jungtį, tinkamai padėkite kabelį ir jungties komponentus.
Ryšio apsauga -Užbaikite surinkimą pagal taikomą montavimo procedūrą, kad išlaikytumėte tinkamą kontaktą.
Paskelbkite-įdiegimo patikrinimą -Patikrinkite, ar užbaigta jungtis tinkamai sumontuota, pritvirtinta ir ar nėra matomų pažeidimų.
Priežiūra -Kabelio remonto arba keitimo metu patikrinkite jungtį ir laido galą prieš sumontuodami arba keisdami komponentus.
Pakavimas ir pristatymas
Individualus pakavimas -Kiekviena jungtis yra supakuota atskirai, kad gaminys būtų apsaugotas jį tvarkant ir transportuojant.
Didžiosios dėžutės -Produktai supakuoti į vidinę pakuotę ir eksporto dėžutes pagal užsakymo kiekį ir pristatymo reikalavimus.
Dėžutės identifikavimas -Modelis, kiekis, informacija apie partiją ir klientų siuntimo ženklai gali būti įtraukti ant išorinių dėžučių.
Eksportuoti dokumentus -Pagal užsakymą galima paruošti komercines sąskaitas, pakuočių sąrašus, kilmės sertifikatus ir kitus reikalingus dokumentus.
Pristatymo planavimas -Gamybos ir siuntimo grafikai tvirtinami pagal užsakymo kiekį ir sutartus pristatymo reikalavimus.
DUK
Kl .: Ar galiu užsisakyti pavyzdį prieš pateikdamas masinį užsakymą?
A: Taip. Mėginius galima paimti klientams, kurie nori patikrinti gaminio tinkamumą ir tinkamumą naudoti prieš pirkdami masinį.
K: Koks yra 320 sujungimo jungties MOQ?
A: MOQ priklauso nuo užsakymo kiekio ir pakuotės reikalavimų. Norėdami patvirtinti, susisiekite su mumis ir nurodykite reikiamą kiekį.
Kl .: koks yra masinių užsakymų pristatymo laikas?
A: Pristatymo laikas priklauso nuo užsakymo kiekio ir gamybos grafiko. Patvirtintas pristatymo laikas gali būti pateiktas kartu su citata.
Kl .: Kaip patikrinti, ar jungtis tinka mano kabeliui?
A: Pateikite savo kabelio modelį, specifikacijas, matmenis arba techninį brėžinį. Suderinamumą galima peržiūrėti prieš užsakant.
Kl .: Ar galiu atsiųsti kabelio pavyzdį suderinamumo įvertinimui?
A: Taip. Techniniam įvertinimui gali būti pateiktas kabelio pavyzdys arba išsamios kabelio specifikacijos, kai reikia patvirtinti suderinamumą.
Kl .: Ar šis gaminys tinka esamai jungtiei pakeisti?
A: Suderinamumas turi būti patvirtintas atsižvelgiant į esamą laidą, jungties matmenis ir taikymo reikalavimus. Pateikus esamą gaminio informaciją, galima tiksliau įvertinti.
Kl .: Ar galiu pateikti bandomąjį užsakymą prieš įprastą pirkimą?
A: Bandomieji užsakymai gali būti aptariami atsižvelgiant į reikiamą kiekį, produkto konfigūraciją ir pristatymo vietą.
Kl.: Ar palaikote pasikartojantį tiekimą platintojams ir projektams?
A: Taip. Reguliarus tiekimas gali būti organizuojamas pagal patvirtintą specifikaciją, užsakymo kiekį ir pristatymo grafiką.
K: Kokios informacijos reikia citatai?
A: Pateikite reikiamą kiekį, kabelio specifikaciją, pristatymo vietą ir visus konkrečius pirkimo ar pakavimo reikalavimus.
Kl .: Ar galite pateikti pasiūlymą, pagrįstą metine paklausa?
A: Taip. Planuojamų ar pasikartojančių pirkimų atveju numatomo metinio kiekio pateikimas gali padėti įvertinti tinkamą gamybos ir tiekimo tvarką.
