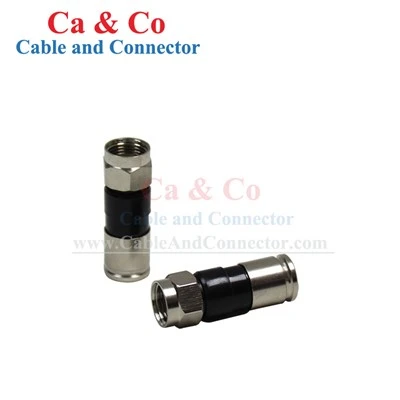

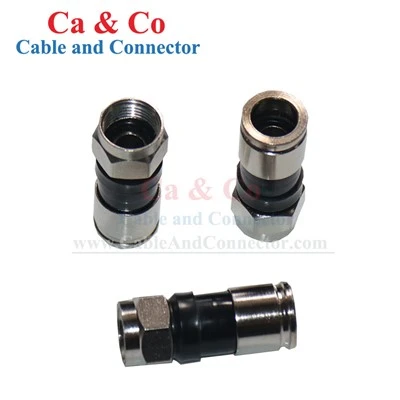

„RG6 Tri Shield Compression Connector“ yra F-tipo suspaudimo jungtis, skirta RG6 tri-ekranų bendraašiam kabeliui užbaigti ir saugiam mechaniniam bei elektriniam ryšiui sukurti.
Specifikacija
|
Produkto tipas |
RG6 Tri Shield suspaudimo jungtis |
|
DAYTAI modelis |
CC-FC-RG6-TSZJH |
|
Dažnių diapazonas |
DC ~ 1000MHz |
|
Varža |
75 omai (nominali) |
|
Darbinė įtampa |
335V maks |
|
Atlaikyti įtampą |
750 V Rms |
|
Centro kontaktas |
Mažesnis arba lygus 10 mΩ |
|
Išorinis kontaktas |
Mažesnis arba lygus 5 mΩ |
|
Izoliacijos atsparumas |
Didesnė arba lygi 1000 MΩ |
|
Tinka kabeliui |
RG6 standartinis ekranas koaksialinis kabelis |
|
Statybos metodas |
Tinka glaudinimo įrankiui (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) yra neprivalomas |
|
Medžiaga |
Nikeliuotas žalvaris arba cinko lydinys |
|
Temp. Diapazonas |
-35~+60 laipsnių |
RG6 Tri{1}}Ekrano kabelio suderinamumas
Kelių{0}}sluoksnių skydų apgyvendinimas:Jungties konstrukcijoje yra centrinis laidininkas, dielektrikas, keli ekranavimo sluoksniai ir išorinis apvalkalas kabelio užbaigimo metu.
Kabelio matmenų atitikimas:Jungties matmenys yra suderinti su kabelio konstrukcija, kad būtų užtikrintas tinkamas įkišimas ir suspaudimas.
Išankstinis-gamybinis suderinamumo patikrinimas:Prieš pradėdami masinę gamybą, klientai gali pateikti kabelių brėžinius, specifikacijas ar pavyzdžius suderinamumui įvertinti.
Stabilus suspaudimo nutraukimas
Tvirtas kabelio sulaikymas:Suspaudimo mechanizmas pritvirtina paruoštą kabelį jungties viduje ir padeda išvengti kabelio judėjimo po nutraukimo.
Stabili jungtis-į-laido kontaktą:Dėl suspaudimo jungties komponentai tvirtai priglunda prie kabelio konstrukcijos, išlaikant pastovų kontaktą per visą nutrauktą jungtį.
Kontroliuojamas suspaudimas:Jungtis suspaudžiama aplink paruoštą kabelį, kad susidarytų vienodas galas be litavimo.
Suspaudimo įrankių suderinamumas
Keli įrankių parinktys:Suderinamos įrankio parinktys apima CC-TCOM-JSLS, CC-TCOM-SLHS ir CC-TCOM-RZX.
Įrankis-Atitikęs nutraukimas:Tinkamą įrankį galima pasirinkti pagal jungties ir kabelio konfigūraciją, kad būtų pasiektas reikiamas suspaudimas.
Programos
CATV tinklai -RG6 koaksialinio kabelio galas, skirtas kabelinės televizijos paskirstymui.
Plačiajuosčio ryšio tinklai -Koaksialinės jungtys plačiajuosčio ryšio paskirstymo sistemose.
Palydovinė televizija -F- tipo palydovinio bendraašio kabelio jungtis.
RF paskirstymas -Koaksialinio kabelio ir suderinamos RF įrangos jungtys.
Gyvenamieji ir komerciniai kabeliai -Lauko nutraukimas montavimo ir priežiūros projektams.
OEM ir pritaikymas
|
Tinkinimo elementas |
Galimos parinktys |
|
Kabelio konfigūracija |
RG6 Tri-Skydas; RG59 |
|
Jungties medžiaga |
Nikeliu{0}}dengtas žalvaris; Cinko lydinys |
|
Sandarinimas |
Su O-žiedu; Be O{1}}žiedo |
|
Kabelių suderinimas |
Individualūs kabelio matmenys, brėžiniai arba pavyzdžiai |
|
Privati etiketė |
Logotipas, modelio žymėjimas, etiketė, brūkšninis kodas |
|
Pakuotė |
Pakuotės kiekis, vidinė pakuotė, dėžutės žymėjimas |
Kokybės kontrolė
Priimamų medžiagų patikrinimas:Prieš gamindami patikrinkite jungčių korpusus, kontaktinius komponentus, O{0}}žiedus ir padengtas dalis, ar nėra medžiagų būklės, matmenų ir matomų defektų.
Apdirbimas ir matmenų tikrinimas:Patikrinkite svarbius jungties matmenis ir kabelių{0}}įvesties vietas, kad išlaikytumėte nuoseklų pritaikymą ir užbaigimą visose gamybos partijose.
Surinkimo apžiūra:Surinkdami patikrinkite kontaktinius komponentus, vidines dalis ir O{0}}žiedo padėtį pagal reikiamą jungties konfigūraciją.
Galutinė elektrinė ir vizualinė apžiūra:Prieš išsiųsdami patikrinkite gatavų jungčių elektros reikalavimus, išvaizdą, matmenis, gaminio konfigūraciją ir pakuotę.
Masinis tiekimas ir pakavimas
Užsakymų pavyzdžiai:Pavyzdžiai gali būti pateikti prieš{0}}gamybinį įvertinimą prieš perkant masinį.
Serijinė gamyba:Užsakymai gaminami pagal patvirtintą jungties konfigūraciją ir patvirtintas specifikacijas.
Pakavimo parinktys:Didelis kiekis, maišo / dėžutės kiekis, etiketės, brūkšniniai kodai ir dėžutės žymėjimai gali būti išdėstyti pagal užsakymo reikalavimus.
Pakartotinis tiekimas:Patvirtintos gaminio specifikacijos ir pakuotės reikalavimai gali būti naudojami kaip nuoroda pakartotiniams užsakymams.
DUK
Klausimas: Ką pirkėjai turėtų patikrinti rinkdamiesi RG6 suspaudimo jungtį?
A: Pagrindiniai veiksniai yra kabelio konstrukcija, kabelio matmenys, jungties sąsaja, suspaudimo metodas ir montavimo įrankiai. Jungtis turi būti suderinta su tikruoju kabeliu.
Kl.: kuo skiriasi RG6 Tri-Shield ir standartinis{2}}ekranas?
Ats.: Tri-Ekrano kabelis naudoja papildomus ekranavimo sluoksnius, palyginti su standartine{1}}ekranavimo konstrukcija. Todėl renkantis jungtį reikia atsižvelgti į tikrąją kabelio struktūrą ir matmenis.
Klausimas: Kaip galime palyginti skirtingų tiekėjų RG6 suspaudimo jungtis?
A: Palyginkite kabelio suderinamumą, jungties konstrukciją, suspaudimo metodą, medžiagą, elektros reikalavimus, tikrinimo procedūras ir gamybos nuoseklumą, o ne tik išvaizdą.
Klausimas: Ar galite pateikti patikrinimo ar bandymo dokumentus kartu su užsakymu?
A: Patikrinimo arba bandymo dokumentacija gali būti pateikta pagal sutartus gaminio reikalavimus ir užsakymo specifikacijas.
Kl.: Ar vienoje pirkimo programoje gali būti įtrauktos skirtingos jungčių konfigūracijos?
A: Toje pačioje tiekimo programoje gali būti tiekiamos skirtingos konfigūracijos, atsižvelgiant į reikiamą kiekį ir gamybos tvarką.
Kl.: Ar patvirtintą specifikaciją galima išlaikyti pakartotiniams užsakymams?
A: Taip. Patvirtintos gaminio specifikacijos ir gamybos reikalavimai gali būti naudojami kaip nuoroda vėlesniuose užsakymuose.
Kl.: Ar galite palaikyti platintojų ir{0}}privačių prekių ženklų produktų linijas?
A: Taip. Produkto identifikavimas ir pakavimas gali būti organizuojamas platintojų ir privačių{1}} etikečių programoms pagal patvirtintus užsakymo reikalavimus.
Kl .: koks yra pasirinktinės jungties projekto pirkimo procesas?
A: Procesas paprastai apima reikalavimų patvirtinimą, kabelio ir jungties įvertinimą, pavyzdžio patvirtinimą, specifikacijos patvirtinimą, masinę gamybą, patikrinimą ir siuntimą.
