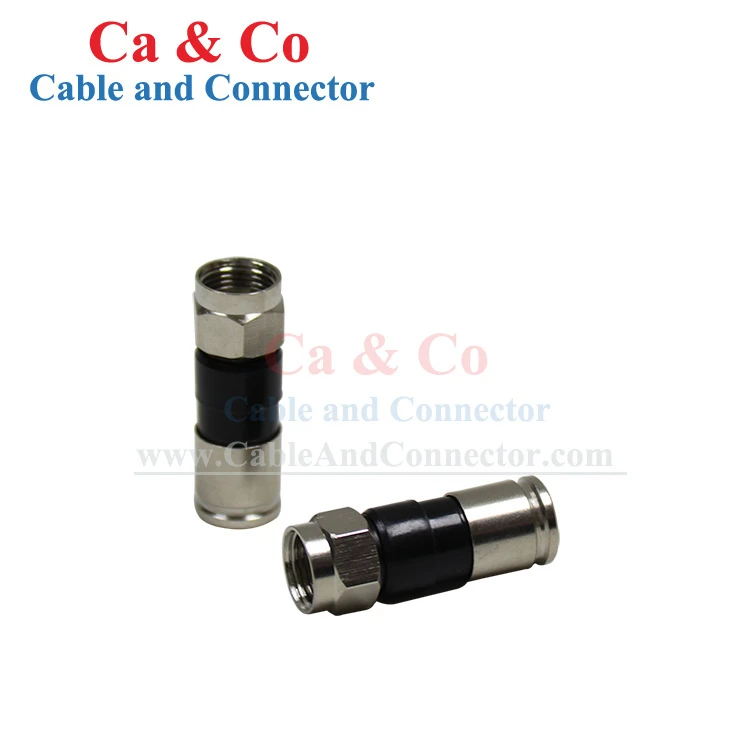

DTYHXL RG6 suspaudimo jungtis yra F-tipo suspaudimo jungtis, skirta RG6 standarto-ekraniniam bendraašiam kabeliui užbaigti CATV, plačiajuosčio ryšio, palydovinės televizijos ir kitose 75-omų bendraašiose sistemose. Suderinamumas su RG59, nikeliuoto žalvario ar cinko lydinio konstrukcija ir su - arba be-O-žiedo konfigūracijos galimos skirtingiems kabelių ir montavimo reikalavimams.
Specifikacija
|
Produkto tipas |
CCYHXL RG6 suspaudimo jungtis |
|
DAYTAI modelis |
CC-FC-RG6-DTYHXL |
|
Dažnių diapazonas |
DC ~ 1000MHz |
|
Varža |
75 omai (nominali) |
|
Darbinė įtampa |
335V maks |
|
Atlaikyti įtampą |
750 V Rms |
|
Centro kontaktas |
Mažesnis arba lygus 10 mΩ |
|
Išorinis kontaktas |
Mažesnis arba lygus 5 mΩ |
|
Izoliacijos atsparumas |
Didesnė arba lygi 1000 MΩ |
|
Tinka kabeliui |
RG6 bendraašis kabelis |
|
Statybos metodas |
Tinka glaudinimo įrankiui (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) yra neprivalomas |
|
Medžiaga |
Nikeliuotas žalvaris arba cinko lydinys |
|
Temp. Diapazonas |
-35~+60 laipsnių |
RG6 kabelio suderinamumas
Standartinis-skydas RG6:Sukurta RG6 standartiniam -ekraniniam bendraašiam kabeliui, jungties struktūra suderinta su centriniu kabelio laidininku, dielektriku, ekranu ir apvalkalu.
RG59 parinktis:Su RG59 suderinama konfigūracija galima programoms naudojant RG59 kabelį.
Masinių užsakymų kabelio patvirtinimas:Didelės apimties užsakymams kabelių specifikacijos arba pavyzdžiai gali būti pateikti, kad būtų galima patikrinti jungties suderinamumą prieš gaminant.
Suspaudimo nutraukimas
Kabelio įvedimas:Paruoštas bendraašis kabelis įkišamas tol, kol centrinis laidininkas pasiekia centrinį kontaktą, o ekranas atsiduria prieš išorinį kontaktą.
Suspaudimo tvirtinimas:Jungtis suspaudžiama aplink paruoštą kabelį, kad pritvirtintų kabelio apvalkalą ir išlaikytų galinę padėtį.
Įrankis-Kontroliuojamas nutraukimas:Suderinami suspaudimo įrankiai užtikrina kontroliuojamą suspaudimą, kad kabelis būtų pakartojamas montuojant vietoje ir montuojant tūrį.
75-Om F tipo jungtis
F-tipo sąsaja palaiko centrinį signalo kelią ir išorinio ekrano kelią, reikalingą 75 omų koaksialinėms sistemoms.
Centro kontaktai:Centrinis laidininkas yra pritvirtintas centriniame kontakte, kad būtų sukurtas signalo ryšys.
Išorinis kontaktas:Išorinis kontaktas sujungia kabelio ekranavimo sluoksnį, kad išlaikytų ekrano jungtį per jungtį.
Plačiajuosčio ryšio dažnio naudojimas:Jungtis tinka CATV, plačiajuosčio ryšio, palydovinio ir RF paskirstymo programoms nurodytu veikimo dažniu.
Kontaktai ir izoliacija
Mažas kontaktinis pasipriešinimas:Centrinio ir išorinio kontakto varža kontroliuojama gamybos metu, kad būtų išlaikytas stabilus elektros ryšys po nutraukimo.
Nuo centro-į-Ekrano izoliacija:Izoliacinė konstrukcija atskiria centrinį kontaktą nuo išorinio laidžiojo korpuso, kad būtų išvengta netyčinio elektros kontakto tarp signalo ir ekrano kelių.
Elektros apžiūra:Pagamintos produkcijos partijos tikrinamos dėl kontaktinės varžos, izoliacijos varžos ir atsparumo įtampai pagal galiojančius tikrinimo reikalavimus.
Jungčių konstrukcija
Nikeliu{0}}Padengtas žalvaris
Nikeliu{0}}dengtas žalvaris galimas projektams, kuriems reikalingas žalvarinis jungties korpusas su padengtu paviršiumi.
Cinko lydinys
Cinko lydinį galima įsigyti kaip alternatyvią kėbulo medžiagą skirtingiems gaminiams ir pirkimo specifikacijoms.
Medžiagos pasirinkimas
Medžiaga nurodoma prieš gaminant pagal patvirtintą gaminio konfigūraciją.
Kokybės kontrolė ir patikra
Priimamų medžiagų patikrinimas:Žalvaris, cinko lydinys, dengtos dalys, izoliaciniai komponentai ir O{0}}žiedai tikrinami prieš surenkant.
Matmenų ir sąsajos patikrinimas:Gamybos metu tikrinami bendri matmenys, F-tipo sąsajos matmenys, kontakto padėtis ir suspaudimo{1}}sekcijos matmenys.
Dengimo ir išvaizdos patikrinimas:Prieš galutinį surinkimą patikrinama dengimo būklė, jungties korpusas, sriegiai, kontaktinės dalys, įbrėžimai ir deformacijos.
Elektros apžiūra:Centrinis kontaktas, išorinis kontaktas, izoliacijos varža ir atsparumo įtampa tikrinami pagal taikomus tikrinimo reikalavimus.
Suspaudimo patvirtinimas:Pavyzdinės jungtys baigiamos nurodytu kabeliu ir suspaudimo įrankiu, kad būtų galima patikrinti kabelio įkišimą, suspaudimo būklę, ekrano kontaktą ir laido laikymą.
Galutinė apžiūra:Gaminio modelis, konfigūracija, kiekis, pakuotė ir ženklinimas prieš išsiuntimą patikrinami pagal užsakymo specifikaciją.
Pakartotinis{0}}užsakymo valdymas:Patvirtinti pavyzdžiai arba gamybos specifikacijos gali būti naudojami kaip nuorodos pakartotiniams užsakymams, siekiant išlaikyti nuoseklią produktų konfigūraciją tarp partijų.
Galimos konfigūracijos masiniams užsakymams
|
Konfigūracija |
Galimas variantas |
|
Kabelio tipas |
RG6 standartinis skydas / RG59 |
|
Korpuso Medžiaga |
Nikelis{0}}Padengtas žalvaris / cinko lydinys |
|
Sandarinimas |
Su O-žiedu / be O-žiedo |
|
Suspaudimo įrankis |
CC-TCOM-JSLS / CC-TCOM-SLHS / CC-TCOM-RZX |
|
Jungties tipas |
F-Tipo glaudinimas |
Programos
CATV platinimas
RG6 koaksialinio kabelio užbaigimui CATV skirstymo taškuose ir abonentų jungtyse.
Plačiajuosčiai tinklai
Koaksialinėms jungtims, naudojamoms plačiajuosčio ryšio prieigos ir paskirstymo įrangoje.
Palydovinė televizija
F-tipo jungtims tarp bendraašio kabelio, palydovinių imtuvų ir signalo paskirstymo įrangos.
Gyvenamosios koaksialinės sistemos
Skirta RG6 jungtims prie televizoriaus, plačiajuosčio ryšio modemo ir gyvenamųjų namų koaksialinių įrenginių.
RF ir vaizdo platinimas
75 omų koaksialinėms jungtims RF ir vaizdo signalų paskirstymo sistemose.
Pakavimas ir siuntimas
Masinis pakavimas
Jungtys tiekiamos biriuose maišuose arba vidinėse dėžėse pagal užsakymo kiekį ir pakavimo reikalavimus.
Dėžutės identifikavimas
Eksporto dėžutės gali būti pažymėtos produkto modeliu, konfigūracija, kiekiu ir kliento{0}}nurodyta informacija.
OEM pakuotė
Platintojo ir OĮG užsakymams gali būti nurodytas maišelio kiekis, vidinės{0}}dėžutės kiekis, etiketės ir dėžutės žymėjimai.
Išankstinis-siuntimo patikrinimas
Gaminio konfigūracija, kiekis, pakuotė ir ženklinimas prieš išsiunčiant patikrinami pagal užsakymą.
DUK
Kl.: Kaip sužinoti, ar ši RG6 suspaudimo jungtis tiks mano kabeliui?
A: Patikrinkite kabelio tipą, ekrano konstrukciją, apvalkalo skersmenį ir kabelio paruošimo reikalavimus. Masiniams užsakymams pateikiant kabelio specifikaciją arba pavyzdį, suderinamumą galima patikrinti prieš gaminant.
Kl .: Ką turėčiau pateikti užklausant RG6 jungties pasiūlymą?
A. Nurodykite kabelio tipą, reikalingą kiekį, jungties konfigūraciją, O-žiedo reikalavimus, medžiagų pasirinkimą, pakavimo reikalavimus ir paskirties rinką.
K: Ar galite suderinti jungtį su esama kabelio specifikacija?
A: Taip. Prieš masinę gamybą galima peržiūrėti kabelių specifikacijas arba pavyzdžius, kad būtų patvirtinta tinkama jungties konfigūracija.
Kl.: Ar jungtį galima naudoti su esamu suspaudimo įrankiu?
A: Įrankio suderinamumą turėtų patvirtinti jungties konfigūracija, o ne vien jungties išvaizda. Pateikite esamą įrankio modelį, kad prieš užsakant būtų galima patikrinti suderinamumą.
K: Kuo skiriasi suspaudimo jungtis ir standartinė F jungtis?
A: Suspaudimo jungtis prie bendraašio kabelio pritvirtinama specialia suspaudimo operacija, o ne pasikliaujant tik sriegine sąsaja. Tai suteikia apibrėžtą mechaninio kabelio surinkimo užbaigimo procesą.
Kl.: Ar galiu naudoti šią jungtį pakartotiniam lauko įrengimui?
A: Taip. Suspaudimo užbaigimo metodas tinka pakartotiniam kabelių montavimui, kai tinkamai suderinta jungtis, kabelio paruošimas ir suspaudimo įrankis.
Klausimas: Ar galite išlaikyti tą pačią jungties specifikaciją pakartotiniams užsakymams?
A: Taip. Patvirtintas pavyzdys arba gamybos specifikacija gali būti naudojama kaip nuoroda pakartotiniams užsakymams, siekiant išlaikyti tą pačią produkto konfigūraciją.
Kl .: Ar galite pateikti pavyzdžius kabelių suderinamumo bandymams?
A: Taip. Pavyzdžiai gali būti tiekiami pagal reikiamą jungties konfigūraciją, kad klientai galėtų išbandyti jungtį naudodami tikrąjį laidą ir montavimo procesą prieš pirkdami masinį.
K: Kokia informacija turėtų būti patvirtinta prieš masinę gamybą?
A: Pagrindiniai elementai yra kabelio tipas ir konstrukcija, jungties konfigūracija, medžiaga, O-žiedo parinktis, suspaudimo įrankis, pakuotė, ženklinimas ir patvirtintas pavyzdys arba specifikacija.
