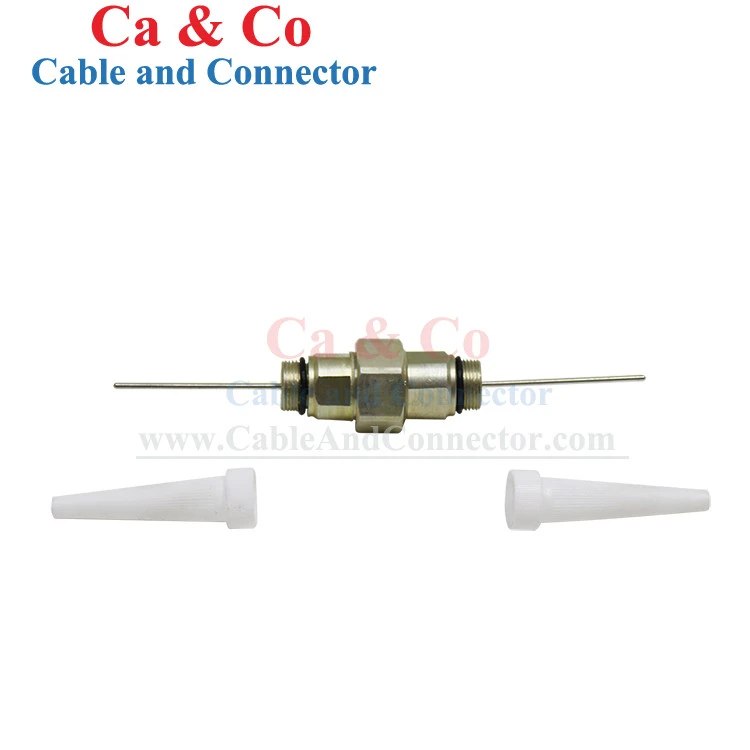

„KS To KS Connector“ yra korpuso-į-korpuso adapteris, skirtas sujungti dvi suderinamas KS sąsajas bendraašėje ir RF įrangoje. Jis užtikrina tiesioginį mechaninį ir elektrinį jungtį tarp komponentų su KS išvadomis, todėl tinkamas įrangos sujungimui, kabelių pratęsimui ir esamų KS sąsajų jungčių keitimui.
Specifikacija
|
Produkto tipas |
KS į KS jungtis |
|
CA&CO modelis |
ŠMC-KS-KS |
|
Dažnių diapazonas |
DC ~ 1000MHz |
|
Darbinė įtampa |
335V maks |
|
Atlaikyti įtampą |
170 V Rms |
|
Centro kontaktas |
Mažesnis arba lygus 10 mΩ |
|
Išorinis kontaktas |
Mažesnis arba lygus 5 mΩ |
|
Izoliacijos atsparumas |
Didesnė arba lygi 1000 MΩ |
|
Patvarumas (poravimasis) |
Didesnis arba lygus 500 ciklų |
|
Taikomas standartas |
IEC 60169-24 |
|
Medžiaga |
Aliuminis+POM |
|
Temp. Diapazonas |
-35~+60 laipsnių |
RF ir elektros našumas
Nuolatinis koaksialinis kontaktas
Centriniai ir išoriniai kontaktai palaiko atskirus laidius kelius per adapterį, išsaugant koaksialinį signalo kelią tarp dviejų KS sąsajų.
Kontroliuojamas kontaktinis pasipriešinimas
Centrinis ir išorinis kontaktiniai paviršiai yra tiksliai{0}}pritaisyti, kad būtų išlaikytas nuoseklus metalo-su -metalinis kontaktas ir apribotų pasipriešinimą sujungimo taškuose.
POM elektros izoliacija
POM izoliatorius atskiria centrinius ir išorinius kontaktus ir nustato jų santykinę padėtį, užkertant kelią netikėtam laidumui tarp dviejų elektros takų.
Mechaninis patikimumas
Kontroliuojamas poravimosi lygiavimas
Mechaniškai apdoroti KS sujungimo paviršiai kontroliuoja santykinę jungties ir sujungimo sąsajos padėtį, sumažindami netolygią vidinių kontaktų apkrovą surinkimo metu.
Kontaktų išsaugojimas
Vidinį kontaktų mazgą išlaiko POM atrama ir aliuminio korpusas, ribojantis ašinį ir šoninį judėjimą pakartotinio poravimosi ir priežiūros metu.
Pakartotinio poravimosi patvarumas
Sujungimo mazgas skirtas pakartotiniam prijungimui ir atjungimui, o elektrinis kontaktas patikrinamas po sujungimo{0}}ciklo bandymo, siekiant nustatyti kontakto pablogėjimą arba mazgo judėjimą.
Montavimas ir priežiūra
Ašinis poravimasis
Prieš sujungdami sulygiuokite KS sąsajas toje pačioje sujungimo ašyje, kad išvengtumėte kontaktinių komponentų šoninės apkrovos.
Kontaktų apsauga
Prieš montuodami sujungimo paviršius ir kontaktines vietas laikykite neužterštos, kad išvengtumėte prasto elektros kontakto dėl pašalinių medžiagų.
Tiesioginis pakeitimas
KS-to-KS konfigūracija leidžia pašalinti sugedusį adapterį ir pakeisti jį nekeičiant aplinkinės įrangos į kitos jungties sąsają.
Taikymas
Testavimas ir veikimo patikrinimas
Atsparumo kontaktui testas
Surinkę išmatuokite atsparumą tarp centrinių kontaktų ir tarp išorinių kontaktų takų, kad nustatytumėte prastą kontaktą, užteršimą ar surinkimo defektus.
Izoliacijos atsparumo testas
Surinkę išmatuokite atsparumą tarp centrinio ir išorinio laidininko, kad aptiktumėte nuotėkį, kurį sukelia pažeista, pasislinkusi arba užterštos izoliacija.
Atlaikyti įtampos bandymą
Įjunkite nurodytą kintamosios srovės įtampą tarp centrinio ir išorinio laidininko reikiamą bandymo trukmę, kad patikrintumėte izoliacijos gedimą ar lanko susidarymą.
Poravimosi patvarumo testas
Atlikite pakartotinius KS sujungimo ir atjungimo ciklus, po kurių atlikite kontaktų ir tęstinumo patikras, kad nustatytumėte kontaktų susidėvėjimą, poslinkį arba elektros tęstinumo praradimą.
RF veikimo testas
Išmatuokite radijo dažnių perdavimo charakteristikas nurodytame dažnių diapazone, kad nustatytumėte neįprastus nuostolius arba veikimo nuokrypius, atsiradusius dėl matmenų ar surinkimo defektų.
OEM ir pritaikymas
|
OEM prekė |
Pritaikomi parametrai |
|
KS sąsaja |
Poravimosi matmenys, sąsajos ilgis, kontakto padėtis ir kritiniai sąsajos matmenys |
|
Jungties ilgis |
Bendras ilgis pagal esamus komponento matmenis arba montavimo vietą |
|
Išorinis skersmuo |
Korpuso išorinis skersmuo pagal sujungimo komponento ir tarpo reikalavimus |
|
Centro kontaktas |
Kontakto skersmuo, ilgis ir ašinė padėtis |
|
Izoliatorius |
POM izoliatoriaus skersmuo, skylės dydis, ilgis ir kontaktų padėtis |
|
Būstas |
Aliuminio korpuso ilgis, išorinis profilis ir vidinės ertmės matmenys |
Pakavimas ir pristatymas
Atskirų dalių apsauga
Kiekviena jungtis gali būti supakuota į PE maišelį, kad būtų išvengta paviršiaus įbrėžimų, užteršimo dulkėmis ir kontaktų pažeidimo tvarkant.
Didelės apimties kartono pakavimas
Didieji kiekiai pakuojami į vidines ir eksporto dėžutes, pakavimo kiekiai nustatomi pagal patvirtintą užsakymą.
Dalies numerio identifikavimas
Kiekviena vidinė pakuotė ar dėžutė gali būti pažymėta gaminio modeliu, kiekiu ir partijos informacija, skirta sandėliui priimti ir identifikuoti atsargas.
Išankstinio-siuntimo kiekio kontrolė
Gatavos prekės prieš išsiuntimą įskaitomos į pakavimo sąrašą, kad būtų išvengta gamybos ir pristatymo kiekių neatitikimų.
Masinis užsakymas ir pirkimai
MOQ
- Standartinis CAC-KS-KS: 100 vnt./užsakymas
- OEM / pritaikytas: 500 vnt / užsakymas.
Mėginiai
- Mėginio kiekis: 1–5 vnt.
- Yra pavyzdžiai, skirti KS sąsajai, matmenims ir suderinamumui įvertinti prieš masinę gamybą.
Gamybos pristatymo laikas
- Standartiniai užsakymai: 7-15 darbo dienų.
- Individualūs užsakymai: 15-30 darbo dienų po piešimo patvirtinimo.
Techninis patvirtinimas
OĮG arba pakeitimo užsakymams pateikite KS sąsajos matmenis, bendruosius matmenis, kritines leistinas nuokrypas ir medžiagų reikalavimus. Esami pavyzdžiai ar brėžiniai gali būti naudojami matmenų patikrinimui prieš gamybą.
DUK
K: Kuo skiriasi KS į KS adapteris ir KS į F adapteris?
A: KS į KS adapteris išlaiko tą pačią KS sąsają abiejuose galuose, o KS į F adapteris konvertuoja tarp KS ir F sąsajų. Reikalingas tipas priklauso nuo jungiamų komponentų sąsajų.
Kl.: Ar KS–KS jungtis galima naudoti su kitomis 5/8 colių jungtimis?
A: Tik jei suderinami matmenys ir sąsajos geometrija. Vien tik 5/8 colio žymėjimas nepatvirtina, kad galima sukeisti.
K: Ar KS–KS jungtis tinka 75 omų sistemoms?
A: Taip. Ši jungtis skirta 75 omų koaksialinėms RF programoms, kuriose suderinamos sąsajos ir sistemos konfigūracija.
Kl.: Ar galiu naudoti šią jungtį senesnei KS-sąsajos sistemai?
A: Taip, jei esama sąsaja atitinka jungties nurodytą KS konfigūraciją. Senos įrangos matmenis rekomenduojama patikrinti prieš keičiant.
K: Ką turėčiau patikrinti prieš keičiant esamą KS adapterį?
A: Patikrinkite sąsajos tipą, sujungimo matmenis, bendrą įrengimo vietą ir kontaktų konfigūraciją. Palyginimui galima naudoti esamą jungtį arba techninį brėžinį.
Kl.: Ar jungtis gali būti tiekiama su privačiu -etiketės dalies numeriu?
A: Taip. Kliento dalių numeriai, modelių kodai ir identifikavimo ženklai gali būti naudojami pagal patvirtintą gamybos specifikaciją.
Kl.: Ar galima tiekti tą patį KS į KS dizainą pakartotiniams užsakymams?
A: Taip. Patvirtintas brėžinys ir gamybos specifikacija gali būti naudojami kaip nuoroda tolimesnėms gamybos partijoms.
K: Kokių dokumentų galima prašyti tiekėjo kvalifikacijai gauti?
A: Gaminio specifikacijos, tikrinimo įrašai ir taikomi atitikties dokumentai gali būti pateikti pagal kliento kvalifikacijos reikalavimus.
