Varinis Mc tiekimo kabelis

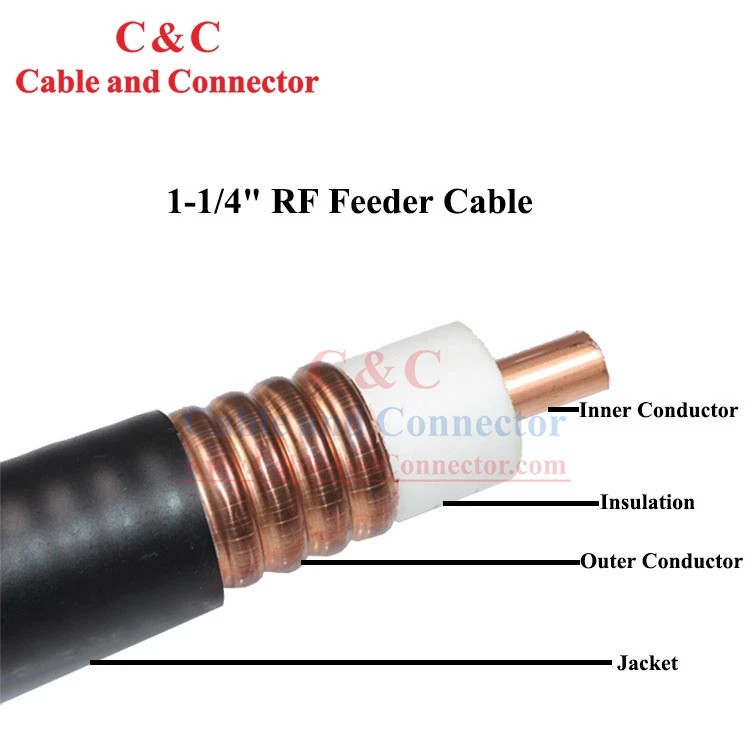

Varinis MC tiekimo kabelis skirtas radijo dažnių signalams perduoti tarp antenų, siųstuvų, imtuvų ir RF paskirstymo įrangos. Jo koaksialėje konstrukcijoje yra vario vamzdžio vidinis laidininkas, putplasčio PE dielektrikas, žiedinis gofruoto vario išorinis laidininkas ir LLDPE arba ugniai atsparus -PE apvalkalas, užtikrinantis valdomą varžą, stabilų RF perdavimą ir mechaninę apsaugą.





Vidinio laidininko nuolatinės srovės varža (Ω/km)	0.78
Išorinio laidininko nuolatinės srovės varža (Ω/km)	0.66
Charakteristinė varža (Ω)	50±1.5
Talpa (p F/m)	76
Greitis (%)	88
Dielektrinis stiprumas (KV)	10.0
Izoliacijos varža (MΩ/km)	＞1×104
Didžiausia galia (KV)	205
Didžiausia įtampa (V)	4300
Išjungimo dažnis- (GHz)	3.7
Slopinimas ir vidutinė galia (didžiausia slopinimo vertė turi būti 105 % vardinės slopinimo vertės)



Dažnis (MHz)	Silpninimas (@20 laipsnių , d B/100 m)	Vidutinė galia (kv)
200	1.20	8.12
450	1.87	5.22
800	2.59	3.78
900	2.77	3.69
1000	2.94	3.32
1500	3.73	2.62
1800	4.16	2.35
2000	4.43	2.21
2200	4.76	2.21
2500	5.08	1.92
3000	5.68	1.72





800MHz ~ 1000MHz	1.10
1700MHz ~ 2500MHz	1.15
2500MHz ~ 3000MHz	1.20





Standartinis kabelis HCTAY-50-32 Ugnį-stabdantis kabelis HCTAYZ-50-32
Statyba
Vidinis laidininkas	Medžiaga	Varinis vamzdis
	Skersmuo (mm)	13.1±0.1
Izoliacija	Medžiaga	Putotas PE
	Skersmuo (mm)	32.5±0.25
Išorinis laidininkas	Medžiaga	Žiedinis gofruotas varinis vamzdis
	Skersmuo (mm)	35.7±0.3
Striukė	Medžiaga	LLDPE arba ugniai{0}}sulaikantis PE
	Min. storis (mm)	＞1.2
	Skersmuo (mm)	38.8±0.30



Lenkimo spindulys (mm)	Vienetinis posūkis	200
	Pakartotinis lenkimas	380
Tempimo stipris (N)		2500
Kabelio svoris (kg/km)		880
Rekomenduojama temperatūra ( laipsniai )	Sandėliavimas	-70~+85
	Montavimas	-40~+60
	Veikiantis	-55~+85





Stabili 50Ω varža
Koaksialinė struktūra palaiko kontroliuojamą 50 Ω perdavimo kelią, o putplasčio PE dielektrikas išlaiko nuoseklų laidų atstumą, kad būtų stabili varža.

Žemas signalo slopinimas
Variniai laidininkai ir putplasčio PE dielektrikas yra sukurti taip, kad sumažintų radijo dažnių perdavimo nuostolius nurodytame dažnių diapazone, o tai padeda išlaikyti signalo stiprumą per tiektuvo ilgį.

Žemas VSWR
Vienoda bendraašė konstrukcija sumažina signalo atspindį ir palaiko efektyvų RF galios perdavimą tarp prijungtų įrenginių.





Vario vamzdžio vidinis laidininkas
Varinis vamzdis užtikrina laidžių RF perdavimo kelią su kontroliuojamais matmenimis, kad būtų užtikrintas pastovus elektrinis veikimas.

Putotas PE dielektrikas
Putplasčio PE sluoksnis palaiko atskyrimą tarp laidininkų, tuo pačiu prisidedant prie kabelio varžos ir perdavimo charakteristikų.

Žiedinis gofruoto vario išorinis laidininkas
Gofruotas varinis vamzdis užtikrina nuolatinį ekranavimą, tuo pačiu leidžiant kabeliui sulenkti montavimo metu nepažeidžiant koaksialinės konstrukcijos.

LLDPE arba ugniai atspari{0}} PE striukė
Išorinis apvalkalas apsaugo kabelį nuo naudojimo ir montavimo poveikio. LLDPE tiekiamas standartinei konstrukcijai, o ugniai atsparus PE yra prieinamas ten, kur taikomi papildomi ugnies {2}našumo reikalavimai.





Lanksti gofruotojo kartono konstrukcija
Žiedinis gofruotas išorinis laidininkas leidžia kontroliuojamą lenkimą tiesimo metu, todėl kabelį lengviau tvarkyti aplink įrangą ir montavimo taškus.

Mechaninė apsauga
Varinis išorinis laidininkas ir PE apvalkalas apsaugo vidinę perdavimo konstrukciją kabelio traukimo, tvarkymo ir montavimo metu.

Temperatūra{0}}Pritaikyta konstrukcija
Kabelis sukurtas pagal apibrėžtus laikymo, montavimo ir veikimo temperatūros diapazonus, kad būtų galima naudoti įvairiomis aplinkos sąlygomis.





Vario laidininko apžiūra
Varinių vamzdžių medžiagos yra tikrinamos dėl matmenų nuoseklumo, paviršiaus būklės ir medžiagos kokybės prieš pradedant gaminti kabelius. Laidininko matmenys kontroliuojami, kad būtų išlaikyta suprojektuota bendraašė struktūra.

Dielektrinis ekstruzijos valdymas
Putotas PE dielektrikas gaminamas aplink vidinį laidininką, kurio matmenys ir vienodumas yra kontroliuojami. Dielektrinis sluoksnis yra tikrinamas, kad būtų užtikrintas nuoseklus vidinio ir išorinio laidininkų atskyrimas.

Gofruoto laidininko formavimas
Varinis išorinis laidininkas suformuotas į žiedinę gofruotą struktūrą aplink dielektriką. Gamybos patikra orientuota į suformuotą skersmenį, gofravimo būklę ir paviršiaus vientisumą.

Striukės išspaudimas
LLDPE arba ugniai{0}}sulaikanti PE apvalkalas išspaudžiamas ant užbaigtos koaksialinės struktūros. Gamybos metu tikrinami gaubto matmenys, paviršiaus būklė ir kabelio identifikavimas.

Baigtas kabelio bandymas
Prieš išsiunčiant baigtas kabelis patikrinamas dėl pagrindinių elektrinių, matmenų ir mechaninių savybių. Su RF-susijusi patikra gali apimti varžos, slopinimo ir VSWR bandymus, taip pat laidininko varžos ir gatavų kabelių matmenų patikrinimus.

Galutinė apžiūra
Prieš pakuojant gatavą laidą patikrinama kabelio išvaizda, žymėjimas, matmenys, pakuotės ilgis ir gaminio identifikavimas, siekiant užtikrinti, kad tiekiamas kabelis atitiktų gamybos ir užsakymo reikalavimus.





Aiškus gaminio identifikavimas padeda rangovams, platintojams ir projektų komandoms valdyti kabelį sandėliavimo ir montavimo metu. Kabelio ir būgno žymėjimai gali būti naudojami kabelio tipui, gaminio specifikacijai, gamybos informacijai ir pristatymo informacijai nustatyti.

Projektinių užsakymų atveju produkto identifikavimo ir pakuotės informacija gali būti suderinta su kliento pirkimo ir atsargų reikalavimais, kai taikoma.





Produktas atitinka taikomus RoHS reikalavimus ribojamoms medžiagoms. RoHS atitikties informacija gali būti pateikta kaip techninės dokumentacijos, reikalingos kliento kvalifikacijai, projekto patvirtinimui ir pirkimų įrašams, dalis.





Standartinis pakuotės ilgis -500 m kabelio vienam mediniam būgnui birių krovinių transportavimui ir projekto montavimui.

Kabelio apsauga -Kabelis yra patikimai suvyniotas ant būgno, kad būtų sumažinta deformacija ir transportavimo metu padaryta žala.

Lengvas diegimas -Būgno pakuotė palaiko kontroliuojamą kabelių išvedimą montuojant ir padeda sumažinti nereikalingą kabelių tvarkymą.

Būgno identifikavimas -Gaminio specifikacijos ir siuntimo informacija gali būti pažymėta ant būgno priėmimui ir atsargų valdymui.

Projekto paketas -Galima aptarti individualius kabelių ilgius arba pakavimo reikalavimus masiniams ir projektiniams užsakymams.
